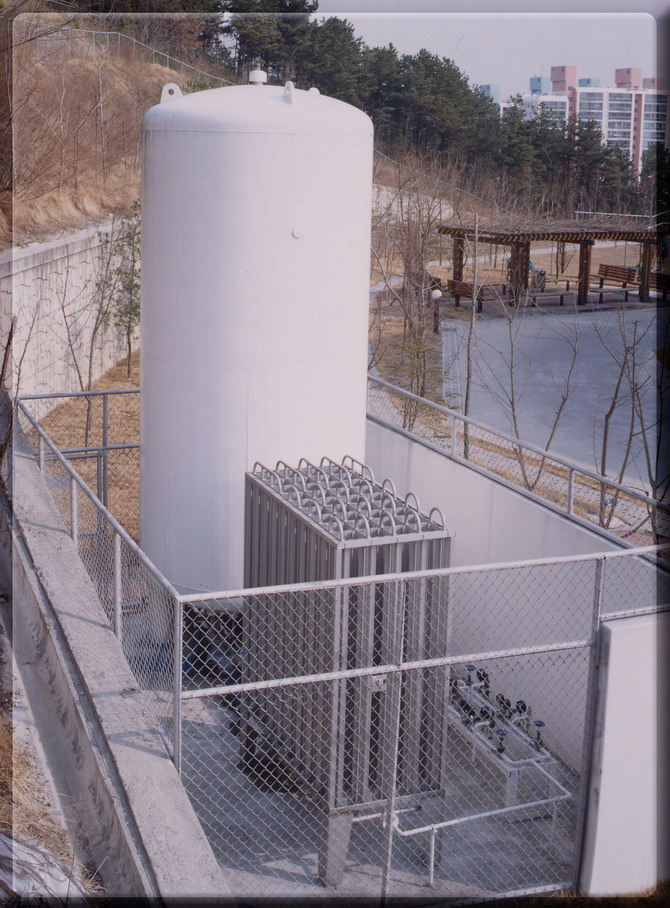

Sistema del tanque de almacenamiento de oxígeno líquido

  • Sistema del tanque de almacenamiento de oxígeno líquido
  • Mediante el uso de un camión cisterna, llenando y almacenando el gas oxígeno líquido criogénico a bajas temperaturas en el tanque de almacenamiento. Es el sistema que vaporiza a la presión asignada y lo distribuye a demanda y suministra oxígeno vaporizado al lugar que lo solicita.
    Además tiene la ventaja no sólo de proporcionar un suministro seguro de gas sino que también se trata de un suministro a bajo coste que es más adecuado para una alta demanda.
    Si la cantidad de stock es inferior a 3 toneladas, sólo hay que emitir un informe pero si está por encima de las 3 toneladas hay que solicitar la aprobación de la administración del gobierno.
    Dependiendo de la cantidad utilizada, la capacidad del vaporizador ha sido elegida de 20 NM3/Hr a 2000 NM3/Hr.

    CONSTRUCTION
  • 1 - Inner Vessel (SS400)
    1 - Outer Vessel (SS400)
    3 - LEG (SGP 200A)
    1 - Gas Supply Unit
    1 - Vaporizer
    1 - Economizer Circuit
Sistema del tanque de almacenamiento de oxígeno líquido
SPECIFICATION
Models Number MM-10503A0 MM-10505A0 MM-10510A0
Internal valumn (Liter) 2,770 4,950 9,455
Capacity (Liter) 2,495 4,455 8,509
Evaporation loss (% /day) 0.6 0.5 0.5
Max. Working Pressure 9.5 Kg/Cm2
Delivery Capacity (Nm3/hr) 250 500 1,000
Tore Weight (Kg) 2,150 4,900 6,100
